可錄放40秒語音, 可調整觸發距離, 可連網之安全告警裝置

本裝置透過超音波偵測環境中之物體, 當物體與本裝置間之距離小於預設值時將觸發本裝置之告警功能. 本裝置之觸發距離可以30公分為單位進行調整, 最遠可達300公分.

本裝置被觸發時可透過下列方式發出警報:

1. 預錄語音 (最長40秒);
2. 警示燈 (透過乾接點);
3. E-Mail*;
4. 即時訊息 (Telegram)*.

註: 發送E-Mail及即時訊息之功能需搭配網際網路使用.

與使用紅外線感應之裝置相比, 由於超音波具有指向性, 波束窄, 及可測量與物體間距離之特性, 因此, 使用超音波之本裝置可更有效的防止誤動作之發生.

註:
本裝置支持即時錄音 (最長40秒) 功能, 錄下之語音儲存在非揮發性記憶體中, 不因斷電而消失. 若您需要更長之語音播放時間, 請選用使用SD卡之版本 (請點擊下方網址).

https://wei48221.blogspot.com/2019/07/32gb-sd-card.html

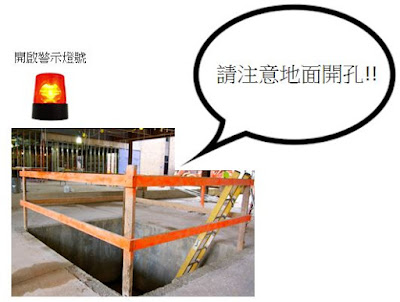

使用範例

規格

觸發距離:

- 1cm ~ 300cm (以30cm為一調整單位).

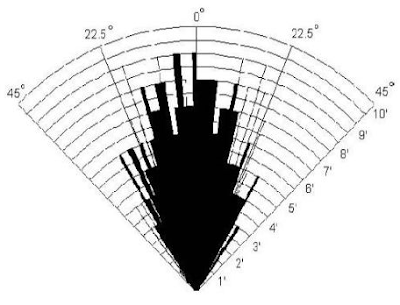

波束角度:

見下圖 (由發射點為準, 左右各約30度).

錄音時間:

- 最長40秒;
- 錄下之語音存放於非揮發性記憶體 (Flash Memory) 中, 不因斷電而消失;
- 按下錄音鍵即可錄音, 放開錄音鍵停止錄音.

網路介面:

- 802.11 b/g/n 無線網路.

告警方式 (本地端):

- 播放預先錄製的語音 (透過內建或外接喇叭);
- 透過長乾接點啟動週邊告警設備 (警示燈, 蜂鳴器, 等.).

告警方式 (透過網際網路):

- Email;
- 即時訊息 (Telegram).

輸入電力規格:

- DC 5V / 2A.

尺寸:

- 125mm x 80mm x 32mm.

裝置設定

使用者可透過手機, 平板電腦或筆記型電腦輸入下列參數.

E-Mail及Telegram訊息範例

輸出入介面

前方輸出入介面介紹

電力輸入及音量控制

外部喇叭接頭, 錄音鍵及放音鍵

乾接點輸出, 超音波觸發距離調整

乾接點接線示意圖

乾接點為常開 (Normally Open) 型, 於本裝置被觸發時將短暫成為閉合狀態.

後方輸出入介面介紹

加值功能 - 客制化中央管理系統

本裝置之連網功能使得集中監控裝置狀態成為可能 (下方為系統架構示意圖). 倘您有這方面之需求, 請與我連絡.
