Note, This is the Chinese translation of my post "Bed Exit Sensor With Wireless Remote Alarm Receiver". For the original English version, please visit this link - http://wei48221.blogspot.tw/2016/10/bed-exit-sensor-with-wireless-remote.html.

功能說明:

本系統可偵測受照顧者是否離床並以無線方式將離床警報傳送給位於照顧者處之接收器。接收器於收到離床警報時將以閃燈及警告音通知照顧者。在此同時，位於受照顧者處之系統僅會以閃燈方式發出警示以避免受照顧者受驚擾。

被照護者無需穿戴任何偵測設備，床上亦無需放置任何感應墊。

無線連線中斷偵測:

本系統具備無線連線中斷偵測功能，當位於受照顧者處之系統斷電或其無法與位於照顧者處之接收器通訊時，接收器將以燈號及警告音通知照顧者。

電力:

本系統主要以市電供電 (AC110 ~ 220V -> DC 9 ~ 12V)，在市電停電時可暫時改以DC9V電池供電。

無線傳輸距離:

位於被照顧者處之偵測器基地站與位於照顧者處之接收器之距離在空曠無阻隔之環境下約可達50公尺，在一般鋼筋水泥大樓中可相隔1~2層樓地板，在室內約可相隔2~3道磚牆 (註: 實際之無線傳輸距離會受建築材料及其它環境因素影響)。

離床偵測器與偵測器基地站間之最大距離約為8米。

系統組成

離床偵測器 x 4

置放於受照顧者床旁地面上偵測受照顧者是否離床。

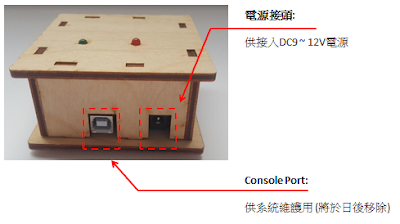

偵測器基地站 x 1

提供離床偵測器所需之電力，接受來自離床偵測器之偵測訊號並將其以無線之方式發送給位於照顧者處之接收器。

接收器 x 1

接受來自偵測器基地站之訊號並以閃燈或警示音將離床或偵測器基地站斷電/斷訊等訊息通知照顧者。

使用方式

1. 將離床偵測器以隨本系統提供之RJ-11電話線接上偵測器基地站 (note, 若自備RJ-11線時，其規格為長度不超過8公尺之4芯跳線 (Cross-Over Cable))；

2. 將離床偵測器置於床的四周地面 (見下圖，偵測器上有2個圓孔的那一面朝向遠方)。本系統偵測器之有效範圍 (自圓孔處至虛線底端之距離) 約為2.5~3米，偵測角度約為30度 (圓孔處之三角型頂點之角度)。

Note,

- 若床邊有無需使用偵側器之處可將未用到之偵側器併排放置於需使用偵側器之處以增加覆蓋面積 (見上圖右側)；

- 可視需要將未使用之偵側器以圓孔向上之方式放在床頭櫃上做為無線叫人鈴之用 (note, 當被照顧者需叫人時僅需以手遮蓋圓孔或將偵測器推倒或以圓孔向下方式放置偵測器均可觸發接收器端之警示音)；

- 未使用之偵測器亦可被放置於臥房門邊偵測門是否被開啟 (見下圖)。

3. 將偵測器基地站接上電 (此時被照顧者應已上床)，照顧者於此時需站在偵測器之偵測範圍外。偵測器基地站上之綠色指示燈將於上電後閃爍十次熄滅 (note, 閃爍之綠色指示燈代表系統在取得及計算偵測範圍內之狀態並以其作為後續判斷偵測器是否觸發之依據)。偵測器基地站上之紅色指示燈將於閃爍後成為常亮狀態 (note, 因接收器在此時尚未供電，故偵測器基地站上之紅色指示燈以常亮狀態表示與接收器失去聯繫)。

Note, 建議於被照顧者每次上床後將偵測器基地站及接收器拔電並重新執行步驟3, 4以取得最佳的偵測效果 (因偵測器偵測範圍內之物體自上次開機後可能已被移動，若不重新取得最新的偵測範圍狀態將會影響後續偵測結果)。

4. 將接收器上電，此時接收器可能會發出警示音且接收器上之紅色指示燈將常亮 (表示接收器與偵測器基地站失去聯繫)，在接收器能接收到來自偵測器基地站之訊號之情況下此警示音將於10~20秒內自動停止且紅色指式燈將由常亮轉為閃爍 (約每五秒閃爍一次)。若在超過20秒後接收器仍持續發出警示音且接收器上之紅色指示燈持續常亮，請依下方流程圖處理：

接收器上的Link Lost指示燈及警示音不自動停止時之處理流程

5. 當偵測器被觸發時 (在偵測範圍內有異動)，偵測器基地站上的綠色指示燈將成為常亮狀態。此時，接收器將發出警示音且接收器上的綠色指示燈也將成為常亮狀態。在偵測器未被再度觸發且接收器能夠收到來自偵測器基地站之訊號之情況下，接收器所將發出之警示音將於10秒內自動停止但接收器上的綠色指示燈將維持常亮狀態直到接收器上之重置鈕被壓下並放開為止。當接收器上之重置鈕被壓放後，接收器上常亮的綠色指示燈將熄滅，偵測器基地站上的綠色指示燈也將在接收器上常亮的綠色指示燈熄滅後的5~10秒內自動熄滅。

系統組成部件說明

離床偵測器
