支援32GB SD Card, 可調整觸發距離, 可連網之危害告知器 - v2

***此說明中所用的危害告知器為v2版本***

Revision History:
- v1 @ 2020/3/24: 第一版


功能說明:

本裝置透過超音波偵測環境中之物體, 當物體與本裝置間之距離小於預設值時將觸發本裝置之告警功能. 本裝置之觸發距離可以30公分為單位進行調整, 最遠可達300公分.

本裝置被觸發時可透過下列方式發出警報:

1. 透過內建 / 外接喇叭播放預先存放在SD Card (註1) 中之音聲訊息;
2. 透過外接之警示燈 (透過乾接點) 提供視覺訊息.
3. 透過網際網路對個人或群組發出E-Mail / Telegram等圖文訊息 (註2).

與使用紅外線感應之裝置相比, 由於超音波具有防強光 (太陽), 指向性, 波束窄, 及可測量與物體間距離之特性, 因此, 本裝置將可比使用紅外線感應之裝置更有效的防止誤動作之發生.

註1: 本裝置支持最大容量為32GB之Micro SD Card, 您需事先錄製欲播放之語音並將其存放在SD Card上後插入本裝置中. 若您需要能夠於現場立即錄音, 立即播放的版本, 請點擊下方網址.
https://wei48221.blogspot.com/2019/07/40.html

註2: 需有網際網路連線並向本公司換購相對應之軟體.



使用範例







規格

觸發距離:

- 30cm ~ 300cm (以30cm為一調整單位).

波束角度:

見下圖 (由發射點為準, 左右各約30度).


語音存儲容量及規格:

- SD Card最大容量: 32GB;
- 語音格式: MP3, WAV;
- Sample Rate: 8K ~ 48K;
- Bit Rate: 8K ~ 320Kbps.

告警方式 (本地端):

- 播放預先錄製的語音 (透過內建或外接喇叭);
- 透過長乾接點啟動週邊告警設備 (警示燈, 蜂鳴器, 等.).

輸入電力規格:

- DC 5V / 1A.

尺寸:

- 125mm x 80mm x 32mm.

輸出入介面

上視圖


前視圖


後視圖


前方輸出入介面介紹

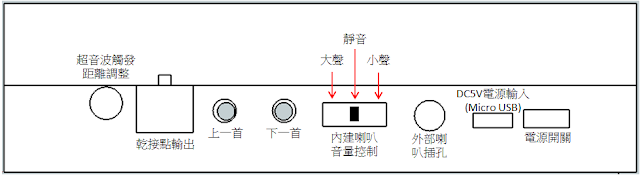

電源輸入及音量控制


輸入電源規格:

- DC 5V / 1A;
- 請確認所使用之電源供應器或行動電源能提供1A之電流;
- 請確認所使用之Micro USB電源線之內阻不至於過高以免造成過大之壓降;
- 輸入超過DC 5V之電壓將燒毀本裝置!!

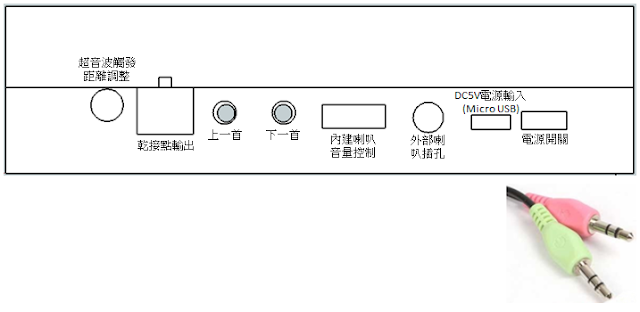

外部喇叭插孔及音軌選擇鍵


外部喇叭插孔:

- 可透過外接喇叭或外部擴大器播放訊息;
- 內建喇叭可與外接喇叭 / 外部擴大機同時播音. 若欲關閉此功能, 請將內建喇叭音量控制桿撥到中間靜音位置.

音軌選擇鍵:

上一首:
- 按一下此鍵可選擇播放上一首訊息.

下一首:
- 按一下此鍵可選擇播放下一首訊息.


註: 語音之播放選擇不因斷電而消失, 在復電後本裝置被觸發時仍將播放斷電前所選定之語音.

乾接點輸出, 超音波觸發距離調整


乾接點輸出:

- 最大允許流經電流: DC 0.5A;
- 最大允許流經電壓: DC 24V.
註: 乾接點輸出接點僅可供直流24V, 0.5A以下之電流通過. 讓超過此限制之電流或交流電通過將可能造成乾接點甚至是本告知器之損毀並失去保固!!

超音波觸發距離調整:

- 觸發距離: 30cm ~ 300cm;
- 調整單位: 以30cm為一調整單位 (觸發距離顯示器1格亮: 30cm, 5格亮: 150cm, 10格全亮: 300cm);
- 調整方式: 以一字起子輕插入孔內後向左右旋轉進行調整;
- 若欲關閉超音波之觸發功能, 請將此旋鈕調整到觸發距離顯示器為全滅狀態.

乾接點接線示意圖

乾接點為常開 (Normally Open) 型, 其將於本裝置被觸發時成為閉合狀態. 此閉合狀態將持續到語音播放完畢為止.


後方輸出入介面介紹


Micro SD卡插槽:

- 將預先錄製好訊息之Micro SD卡插入此槽中 (見下圖).
- 欲取出Micro SD卡時請先以指甲或小起子向內推Micro SD卡以讓其自動彈出. 請勿強行拔出Micro SD卡以免造成插槽之損毀.


RESET鍵:

- 按下此鍵將重置 (Reset) 本機.

AP鍵:

- 按下此鍵喚起Config Portal以供進行連網相關設定.
- 本機硬體具備連網功能但本機出廠時之軟體已針對無網際網路之使用環境進行優化. 倘您有將本機連網 (觸發時發出E-Mail / 即時訊息, 等) 之需求, 請與本文作者連絡.

加值功能 - 客製化中央管理系統

本裝置之連網功能使得集中監控裝置狀態成為可能 (下方為系統架構示意圖). 倘您有這方面之需求, 請與本文作者連絡.


========================================================================
使用說明

指示燈號
  • 插入電源, 開啟電源開關後10秒內下方之綠色指示燈將開始閃爍以表示本裝置可正常運作. 此時本裝置將開始偵測前方是否有物體接近到預設之告警觸發範圍內.
  • 當本裝置偵測到前方有物體接近到預設之告警觸發範圍內時下方之紅色指示燈將亮起. 此時本裝置將播放預先選定之告警訊息.
  • 本裝置之警報觸發距離顯示於右上方之長條型指示燈處 (指示燈每格的單位為30公分, 當10格全亮時表示觸發距離為300公分, 當10格全滅時表示本裝置的觸發功能已關閉, 下圖中一格指示燈亮起代表觸發距離設定為30公分). 本裝置將於偵測到前方物體與本裝置間之距離小於或等於觸發距離時觸發告警.


觸發距離及告警語音選擇
  • 本裝置之警報觸發距離可由下圖左方之 "超音波偵測距離調整旋鈕" 處向左或向右旋轉調整.
  • 本裝置觸發告警時所播放之語音可由下圖之 "上一首" 及 "下一首" 兩個按鈕調整.
  • 本裝置觸發告警時所播放之語音音量可由 "內建喇叭音量控制" (左邊: 大聲, 中央: 靜音, 右邊: 小聲) 開關設定.

耗電量:

以下為本裝置在正常運作時所測得之最高耗電量.


下方為當使用10,000mAh行動電源作為本裝置之電力來源時, 在假設之運作條件下試算所得之運作時間供參考.
